祁东县湘粤轻质陶粒厂
主要用:建筑,卫生间回填,园林,楼顶隔热,屋面找坡
        139-0746-5699

镁质水泥增加衡阳陶粒墙板的活性

2019-06-03 10:17浏览数:590

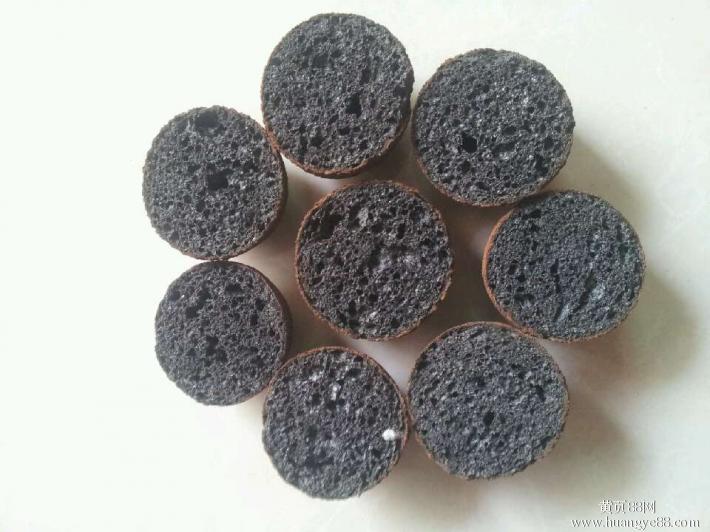

文章附图

由于陶粒强度较低,用其生产的墙板强度也相对较低。镁水泥具有高强的特征,正好弥补衡阳陶粒的不足。所以,用镁水泥和衡阳陶粒配合,生产轻质墙板具有轻质高强的优势,有强度竞争力。

镁质水泥衡阳陶粒空心轻质墙板厚度有60mm、90mm和120m   三种;标准板宽度为590mm;长度可根据现场实际尺寸加工。异形板可根据实际工程需要提前制作,避免工地二次加工。该产品具有质轻、力学性能好、隔热隔声性能好、易加工等。


(1)生产原料

镁质水泥采用密度不小于3· 2g/crn3轻烧氧化镁。它是墙板中的主要胶凝材料,其主要理化性能指标要求掺加粉煤灰的主要作用是增加镁质水泥的活性。此外,利用工业废料,可降低成本。粉煤灰的掺量根据季节和生产车间温度控制,夏季掺量可大一些,与氧化镁氧之比可达0 · 4、0.8。从物理活性而言,粉煤灰的球形结构和多孔微珠结构能使镁质水泥基体的主晶相固结在其外表面,或与粉煤灰黏结在一起,或环绕于粉煤灰颗粒四周。这种结构固结力强,延缓了镁质水泥基体与水接触,提高了材料的耐水性。陶粒轻骨料采用密度等级为300、600kg/ m3的邵阳陶粒或岳阳陶粒,要求陶粒吸水率小于10%,强度高,软化系数不小于0· 9。300级陶粒性能见表5一20。

表5·20 300級粒性能

检测项目堆积密度

/(kg/m3)筒压强度/MPa软化系数吸水率/%含泥量/%粒级/mm

JC487一9< 300>0.7>0,8< 25< 2.0


岳阳陶粒轻骨料在墙板中掺量可达30%、50%,与不加陶粒的镁质墙板相比,因陶粒均匀地分布在墙板中形成稳定的骨架,一方面可提高墙板的强度,另一方面可减小由于镁质水泥收缩及温度变化引起的变形。

增强纤维加人一定比例的增强纤维,可防止镁质水泥基体变形、开裂、翘曲 泡沫剂加人的泡沫剂,在成型过程中产生球状微孔,可降低墙板密度,增加墙板保温性能。如使用发泡机将泡沫剂制泡后再加人镁水泥浆中,效果更好。

复合型外加剂复合型外加剂具有以下两大作用:一是能使具有副作用的成分形成难溶于水且有力学强度的化学组成物; 是自身具有气硬胶凝性且不阻碍氯氧镁的水化反应,能黏附在氯氧镁结晶相的表面,提高抗水浸能力,同时提高氯氧镁制品的抗冲击性能和抗变形能力。复合型外加剂的配比以及加人量是改善镁质水泥墙板抗水性、耐久性和减少干缩变形的关键。


会员登录
登录
我的资料
我的收藏
购物车
0
留言
回到顶部
